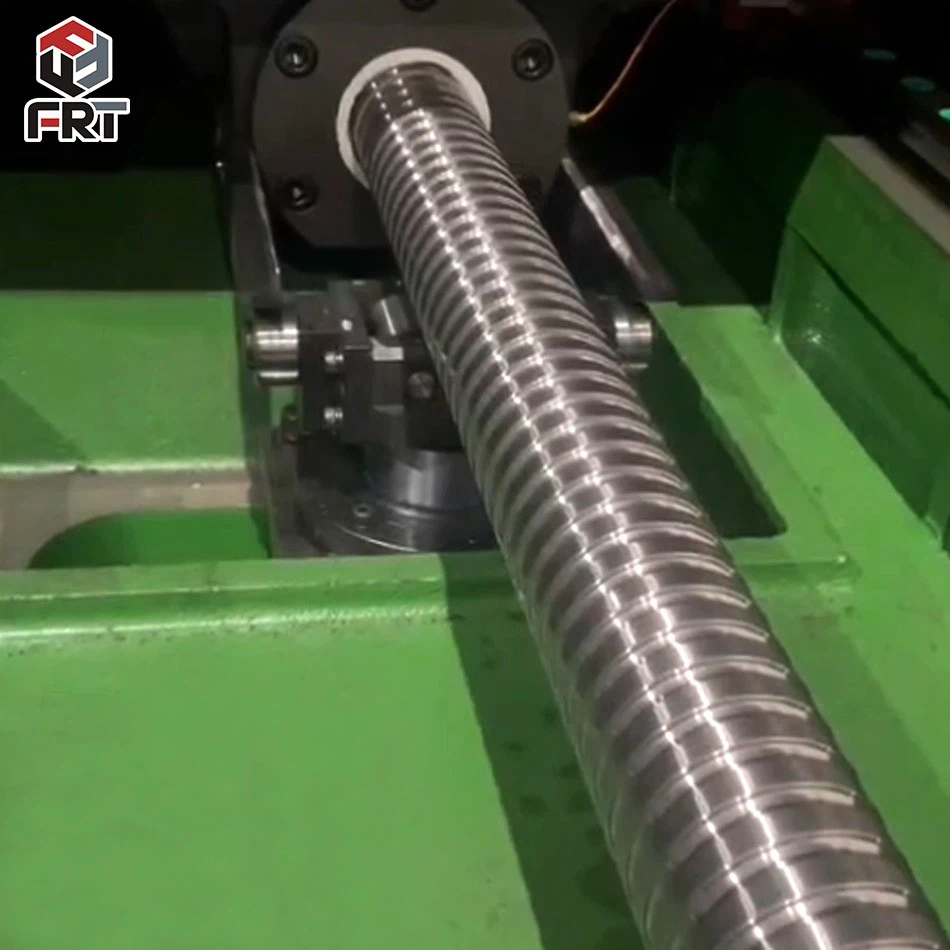

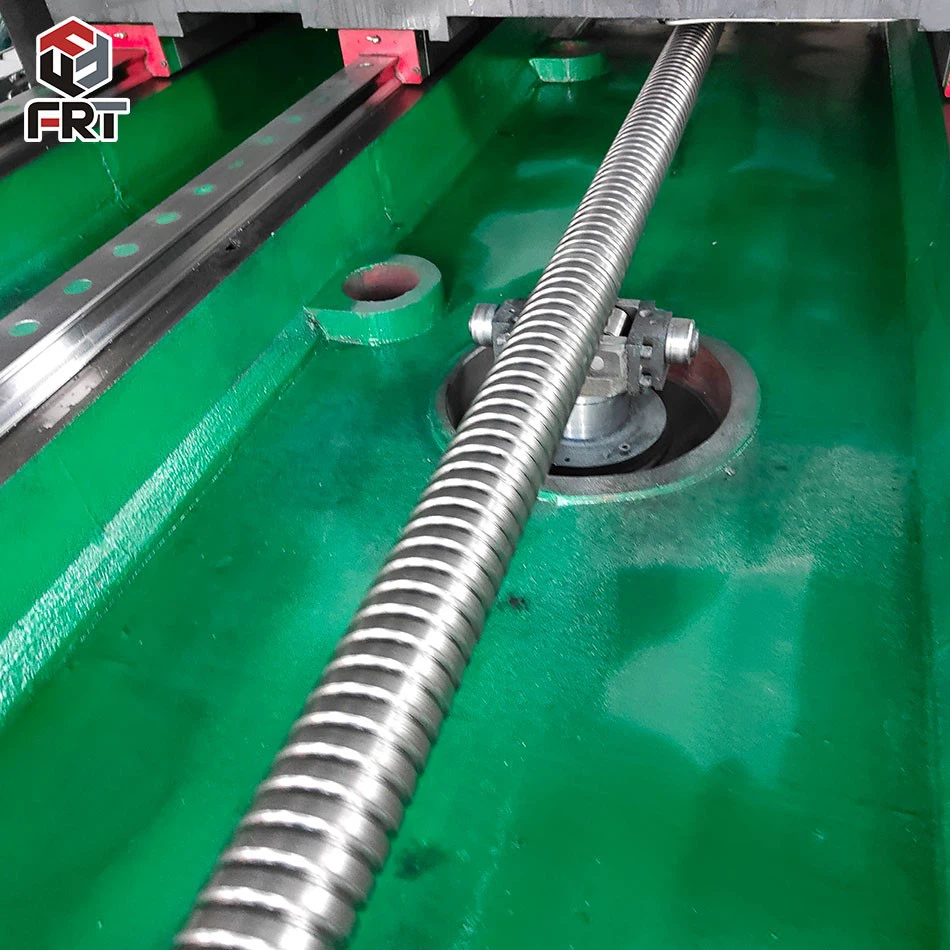

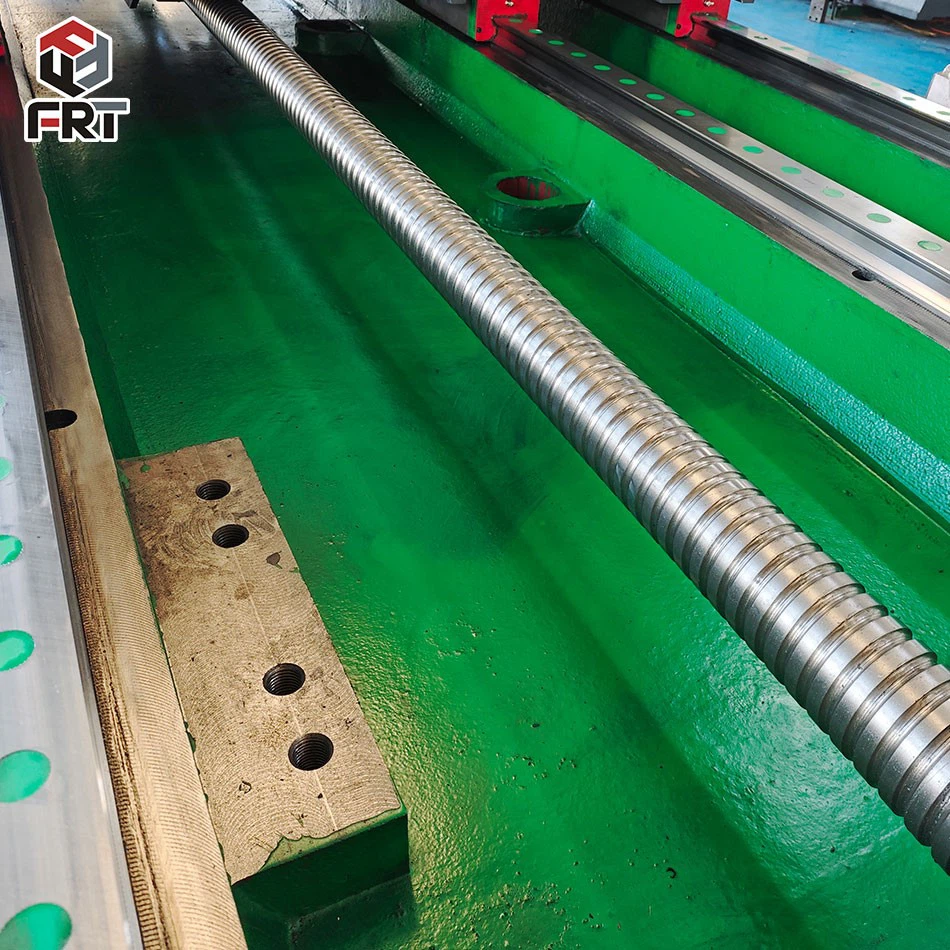

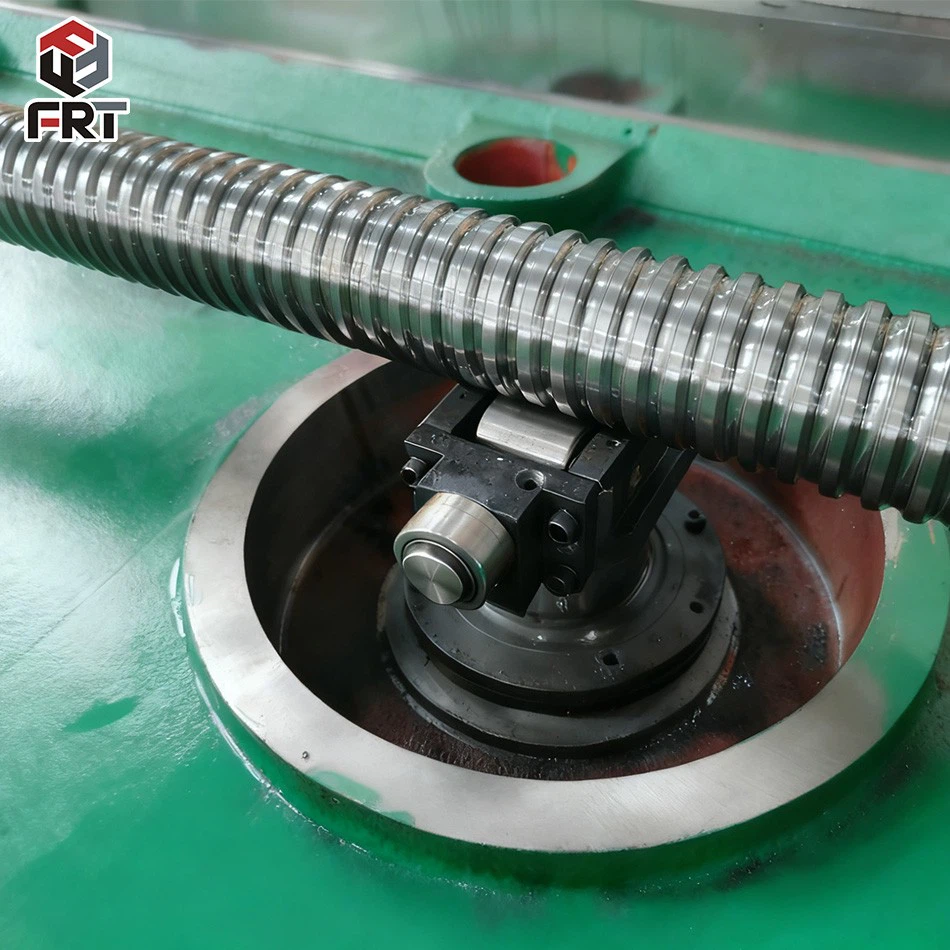

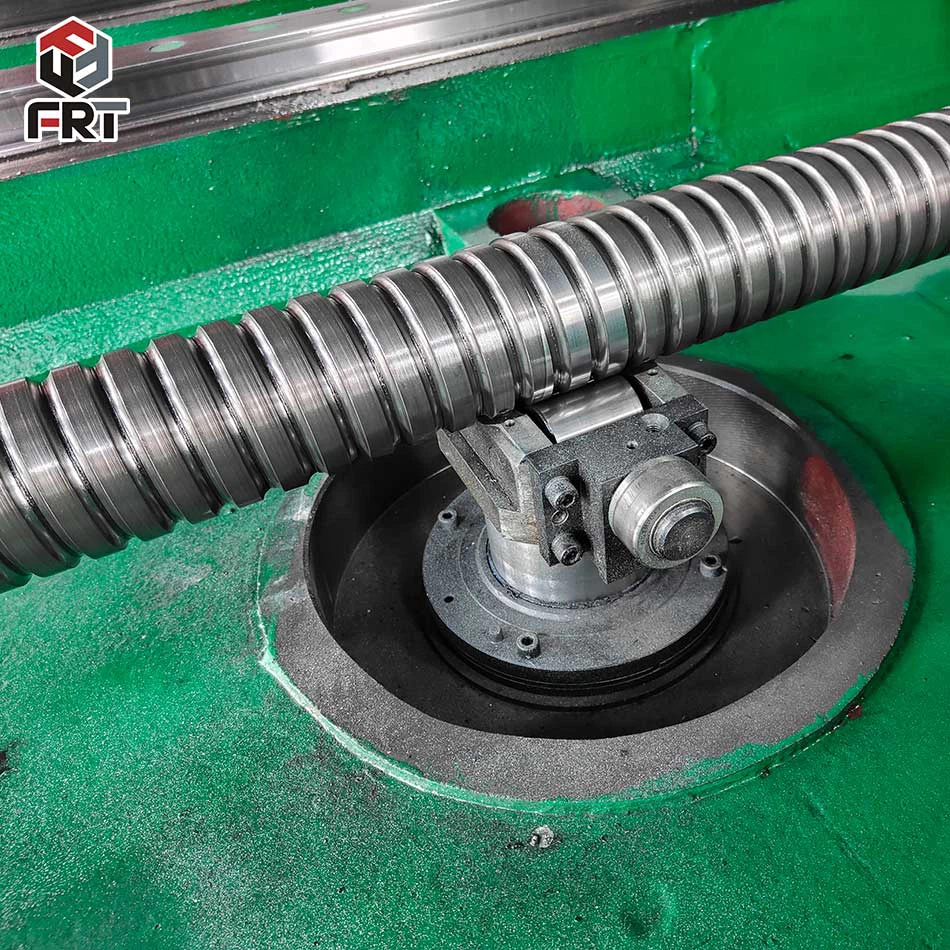

CNC kuglični vijak
osnovni opis
Kao glavna komponenta prijenosa u CNC opremi, CNC kuglični vijci naglašavaju visoku preciznost i karakteristike prijenosa s malim-gubicima, sa kompaktnom strukturom i praktičnim sastavljanjem i rastavljanjem. Tokom rada, oni pokazuju nisku otpornost na trenje, manju potrošnju energije i mali zazor prijenosa, efikasno smanjujući odstupanje posmaka i poboljšavajući brzinu obrade radnog komada. Kompatibilni su sa raznim automatizovanim CNC mašinama, stabilno dovršavaju brzo uvlačenje, precizno pozicioniranje i radnje mikro{3}}podešavanja. Ne mogu se lako deformisati ili habati tokom dugotrajne{5}} upotrebe, što rezultira dugim vijekom trajanja. Zadovoljavaju i opće potrebe obrade i visoke{7}}standardne aplikacije kao što su precizna izrada kalupa i završna obrada hardvera, kuglični vijci su nezamjenjive osnovne komponente za poboljšanje efikasnosti obrade i kvaliteta CNC opreme.

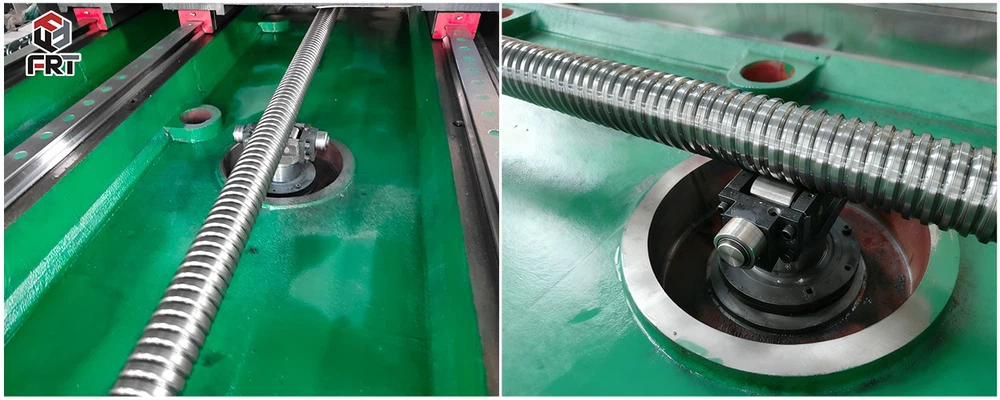

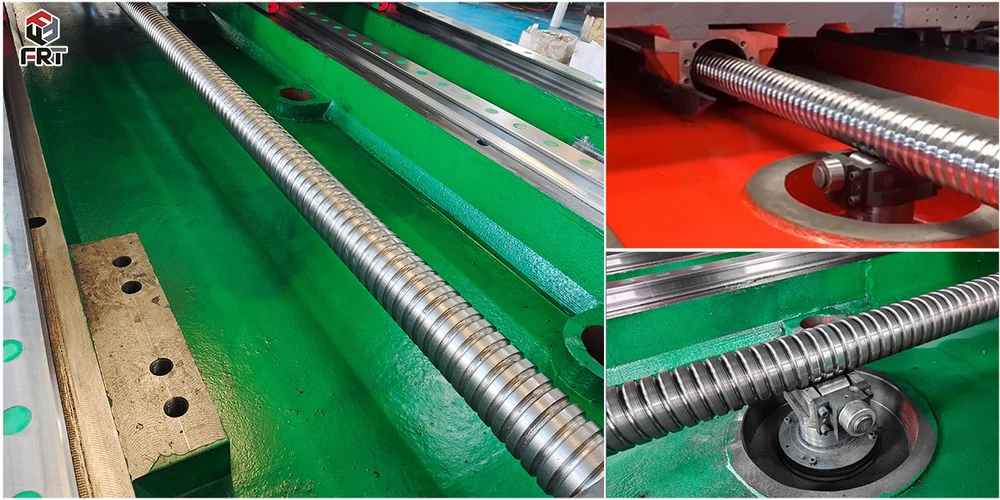

slika
Parametar modela kugličnog vijka za cNC Gantry mil / podnu bušilicu
|
Model |
Nazivni prečnik (mm) |
Olovo (mm) |
Prečnik lopte (mm) |
Nazivno dinamičko opterećenje (kN) |
Nazivno statičko opterećenje (kN) |
Klasa tačnosti |
|
FF5010 |
50 |
10 |
7.144 |
96 |
215 |
C3/C5 |
|
FF6316 |
63 |
16 |
9.525 |
138 |
325 |
C3/C5 |
|
FF8020 |
80 |
20 |
11.112 |
186 |
452 |
C3/C5 |
|
FF6320 |
63 |
20 |
9.525 |
145 |
332 |
C5 |
|
FF8025 |
80 |
25 |
11.112 |
192 |
460 |
C5 |
|
Model |
Kompatibilne pozicije osovine alatnih mašina |
Osnovni primjenjivi scenariji |
|
FF5010 |
W-os: Pomak šipke za bušenje, pomak bočne glave za glodanje |
Fino-podešavanje feeda i precizno kretanje malog{1}}dometa za mašine za bušenje podnih{2}} |
|
FF6316 |
Z-os: Pomak vretena, težak-stol |
Teško sečenje u portalnim glodalicama, glavni dovod za podne bušilice tipa - |
|
FF8020 |
X/Y dugi hod, podizanje grede |
Dugi{0}}hod i translacija visokog-opterećenja u velikim portalnim glodalicama |
|
FF6320 |
Brza{0}}os za uvlačenje |
Operacije brzog dodavanja na-mašinama za teške uslove rada |
|
FF8025 |
Osa za brzi hod velike- |
Operacije brzog dodavanja na-mašinama za teške uslove rada |
tehnički parametri za cNC kuglični vijak
| Stavka | Standardni parametri |
| Materijal zavrtnja | GCr15 / Naugljenični legirani konstrukcioni čelik |
| Tvrdoća gašenja | HRC60±2 |
| Struktura predopterećenja | Dvostruko prednaprezanje matice, bez zazora prijenosa |
| Vrsta montaže | Fiksni-Fiksni tip (Standard za ultra-dugi hod) |
| Applicable Stroke | 1500-8000 mm, prilagodljivo |
| Preciznost pozicioniranja | Manje ili jednako 0,008 mm/300 mm |
| Pribor | Teleskopski poklopac za prašinu, čelični štitnik za pojas |
| Uslovi prijave | Veliko opterećenje, kontinuirano dugo-operacija rezanja |
Kako odabrati CNC kuglični vijak
Prvo izračunajte stvarno opterećenje kako biste bili sigurni da je niže od nominalnog dinamičkog i statičkog opterećenja, omogućavajući dovoljnu sigurnosnu marginu. Dodatno smanjite iskorištenje opterećenja u uvjetima velikog-uticaja opterećenja kako biste spriječili deformaciju i oštećenje vijaka.
Drugo, izaberite ocenu tačnosti na osnovu zahteva za pozicioniranje opreme. C5 klasa je poželjna za preciznu obradu, dok je C7 klasa pogodna za opću CNC opremu, izbjegavajući slijepo korištenje viših specifikacija koje povećavaju troškove. Razumno uskladite promjer vijka i provodnika, striktno kontrolirajući omjer dužine-prema-promjera za duge hodove kako biste osigurali strukturnu krutost i izbjegli probleme rezonancije tokom rada velike-brzine.
Istovremeno, uskladite provod sa radnom brzinom, balansirajući efikasnost prijenosa i izlazni potisak i striktno se pridržavajte raspona vrijednosti DN kako biste spriječili habanje pri visokim{0}}temperaturama. Za predopterećenje, dajte prednost dvostrukoj-strukturi, odabirom odgovarajućeg stepena predopterećenja na osnovu težine opterećenja kako biste eliminirali zazor prijenosa i poboljšali radnu stabilnost.
Prilikom odabira, također provjerite kritičnu brzinu i vijek trajanja, usklađujući odgovarajuću{0}}metodu ugradnje krajnje podrške kako biste se prilagodili strukturi prijenosa alatne mašine. U svakodnevnom radu uzmite u obzir koaksijalnost instalacije, zaštitu od podmazivanja i radnu brzinu kako biste osigurali tačnost obrade CNC opreme i radnu stabilnost uz produženje vijeka trajanja vijaka, balansirajući praktičnost i ekonomičnost.
Popularni tagovi: cnc kuglični vijak, Kina proizvođači cnc kugličnih vijaka
Par
neSljedeći

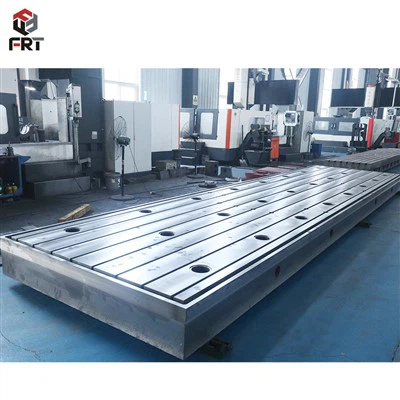

Cnc mašina za radni stoMoglo bi vam se i svidjeti
