Veliki Gantry Mill

Veliki portalni mlinovi su ključna oprema u proizvodnji teških mašina, sa četiri osnovne prednosti. Njihov hod stola daleko premašuje hod običnih alatnih mašina, pokrivajući opseg obrade velikih radnih komada; njihova snaga vretena i obrtni moment su jaki, što omogućava efikasno rezanje materijala visoke-čvrstoće, debelih-materijala; a njihov krevet i okvir portala imaju dovoljnu krutost i izvanrednu nosivost-nosivosti, stabilno podržavaju ultra-velike radne komade težine desetine ili čak stotine tona. Integrišući funkcije bušenja, glodanja i bušenja, ove mašine su pogodne za teške-precizne obrade u poljima kao što su inženjerske mašine i oprema za nuklearnu energiju, služeći kao osnovna podrška za industriju proizvodnje teških mašina.

Pošaljite upit

2025 FRT

Uvod u proizvod

Izložba proizvoda

Veliki portalni mlinovi imaju horizontalno, tanko ležište, koje doseže dužinu od nekoliko ili čak desetina metara. Ovo pruža dovoljno radnog prostora za obradu velikih radnih komada kao što su dugačka osovina i izdužene trake, osiguravajući da se radni komadi mogu obraditi u jednoj operaciji. Portalni raspon, ili širina kapije, je još jedna značajna karakteristika velikih portalnih glodalica. Uobičajene širine vrata za velike portalne glodalice kreću se od 5 metara, lako se mogu smestiti široki radni komadi kao što su velika ležišta alatnih mašina i velika šasija za građevinske mašine. Velike portalne glodalice također se ističu u nosivosti. Radni sto je dizajniran da bude izuzetno čvrst, obično sposoban da izdrži opterećenja od nekoliko ili čak desetina tona. Neke teške-portalne glodalice imaju maksimalnu nosivost veću od 100 tona.

show

large gantry mill

Performanse		FRT{0}}SP10400	FRT{0}}SP120450	FRT{0}}SP150550
Putovanja
Putovanje radnog stola (X/Y/Z)	mm	10000/4350/1500	12000/4850/1500	15000/6850/2000
Udaljenost od površine vretena do radnog stola	mm	100-1600	500-2000	500-2500
Gantry Width	mm	4000	4500	5500
Rail way	Dvije linearne vodilice, jedna kaljena šina
Radni sto
Veličina stola	mm	10000x3500	12000x40000	15000x4800
Maksimalna nosivost radnog stola	T	15/㎡	15/㎡	15/㎡
Preciznost položaja	mm	0.02/1000	0.02/1000	0.02/1000
Ponovljena preciznost položaja	mm	±0.015	±0.015	±0.015

montaža

MOVING-COLUMN-CNC-GANTRY--MILLING-MACHINE

Sklop velikih portalnih mlinova daje prednost visokoj preciznosti i stabilnosti, sa svim sistemima koji rade u tandemu. Odlivci čine temelj; Ključni odljevci, kao što su krevet i poprečna greda, prolaze kroz tretman starenja kako bi se eliminisalo unutrašnje naprezanje, osiguralo precizno pozicioniranje i ugradnju, te jamči ukupnu krutost stroja i referentnu točnost.

Sklop sistema prenosa fokusira se na precizan prenos. Linearne vodilice su strugane i montirane na krevet i klizaju; letva je fiksirana i spaja se sa zupčanicima; a linearna skala je precizno ugrađena na pokretne dijelove. Ova tri elementa rade zajedno kako bi se postigla precizna kontrola pomaka.

Hidraulički sistem povezuje cilindre, pumpne stanice i grupe kontrolnih ventila prema rasporedu kruga ulja. Ispitivanje pritiska osigurava da nema curenja, pružajući stabilnu snagu za stezanje, podizanje i druge radnje. Tokom montaže, cevovod sistema za hlađenje je aerodinamičan kako bi se obezbedila glatka cirkulacija tečnosti za sečenje i precizno prskanje na područje rezanja.

Pneumatski sistem povezuje cilindre, solenoidne ventile i cijevi za zrak. Parametri pritiska se prilagođavaju kako bi se osiguralo osjetljivo i pouzdano stezanje, uklanjanje strugotine i druge radnje. Sistem za uklanjanje strugotine koristi vodilice za pozicioniranje i ugradnju transportnih uređaja, osiguravajući glatku vezu sa područjem rezanja i efikasno uklanjanje strugotine.

Glavni dijelovi

yogie--large-gantry-mill-parts

Kontaktirajte sada

glavne karakteristike

20250417144123

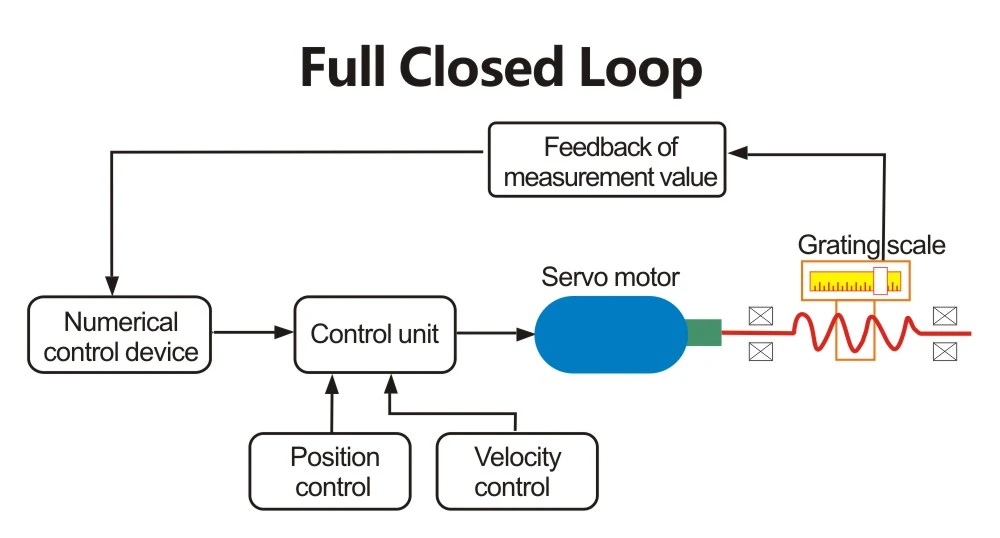

Veliki portalni mlin koristi pogon letve i zupčanika na X-osi. Da bi se održala tačnost, opremljena je i rešetkastom vagom i Siemens 840D sistemom.

Prijave

product-1000-400

product-1667-667

Na primjer, može dovršiti glodanje ravnih i vodilica površina za teške-teške alatne mašine kako bi se osigurala tačnost ležajeva dužine preko 10 metara; može da obrađuje instalacijske ravni i rupe za pozicioniranje 5-metara-širokih baza velikih inženjerskih mašina; može glodati spojne površine 8-12-metara-dužih rebara trupa ili potpornih dijelova palube za velike brodske strukture; može obraditi zaptivne površine i rupe za vijke na prirubnicama glavčine opreme za energiju vjetra prečnika preko 3 metra; također može obraditi velike okvire kalupa, glodati vodeće žljebove i odvojne površine okvira kalupa visine 2 metra kako bi zadovoljio potrebe visokoprecizne obrade velikih dijelova.
